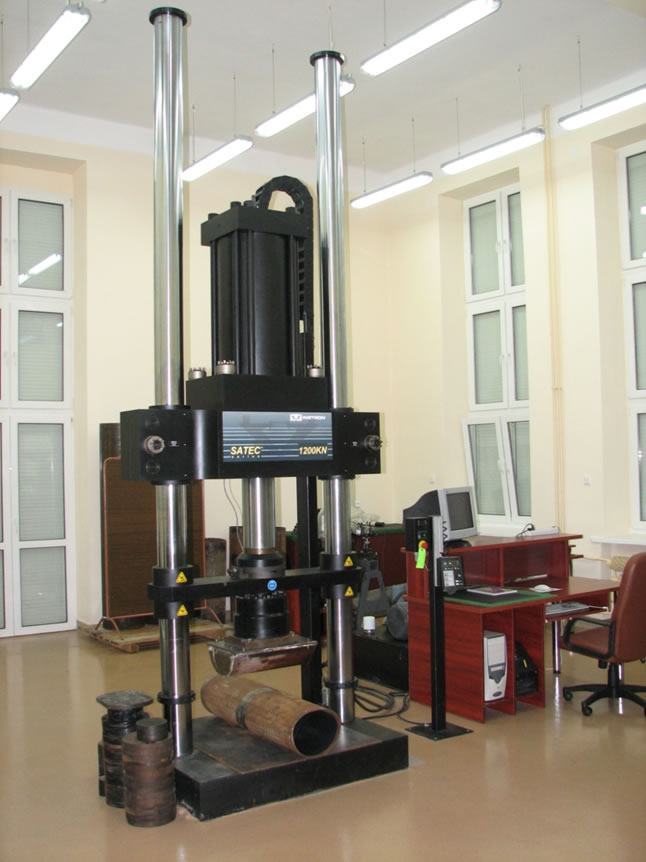

Uniwersalna maszyna wytrzymałościowa INSTRON SATEC 1200 kN
- maksymalna siła ± 1200 kN,
- skok siłownika ± 610 mm,
- maksymalna szybkość badania przy pełnym obciążeniu – 200 mm/min,
- maksymalna wysokość przestrzeni roboczej – 2 310 mm,
- odległość pomiędzy kolumnami – 873 mm,
- umożliwia wykonanie badań statycznych fragmentów konstrukcji z dużym obciążeniem, nawet do 1200 kN.
|
|
 |

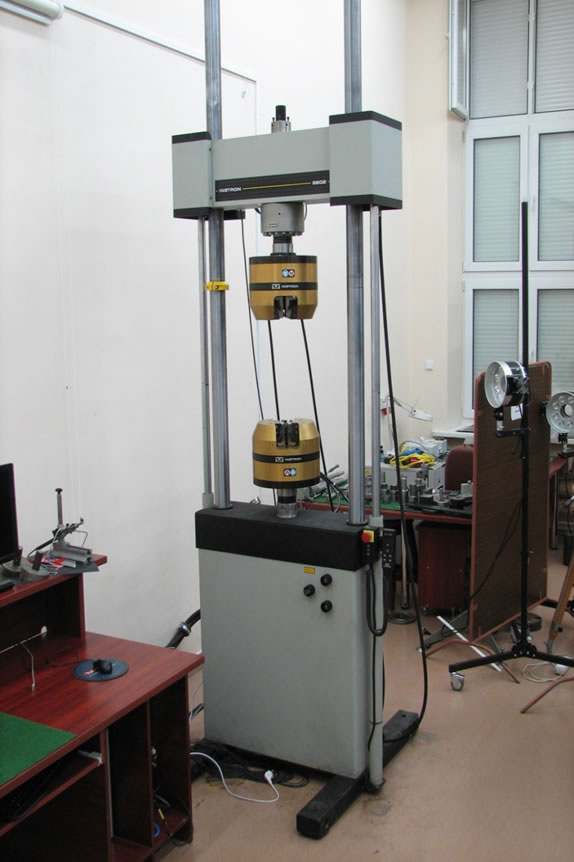

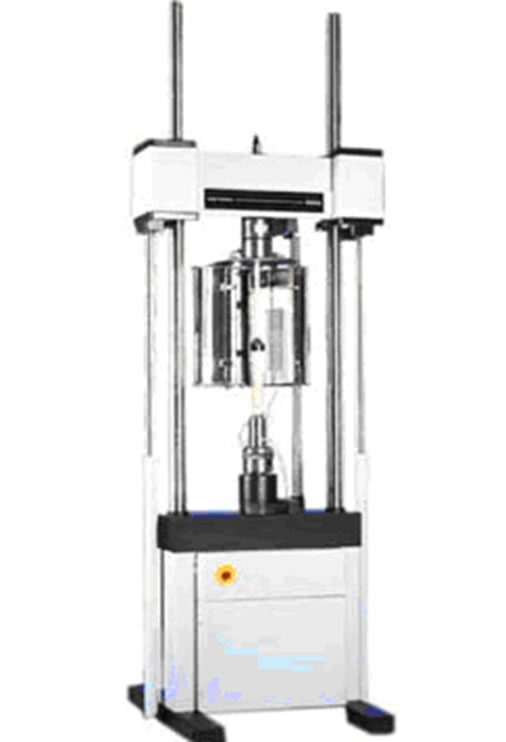

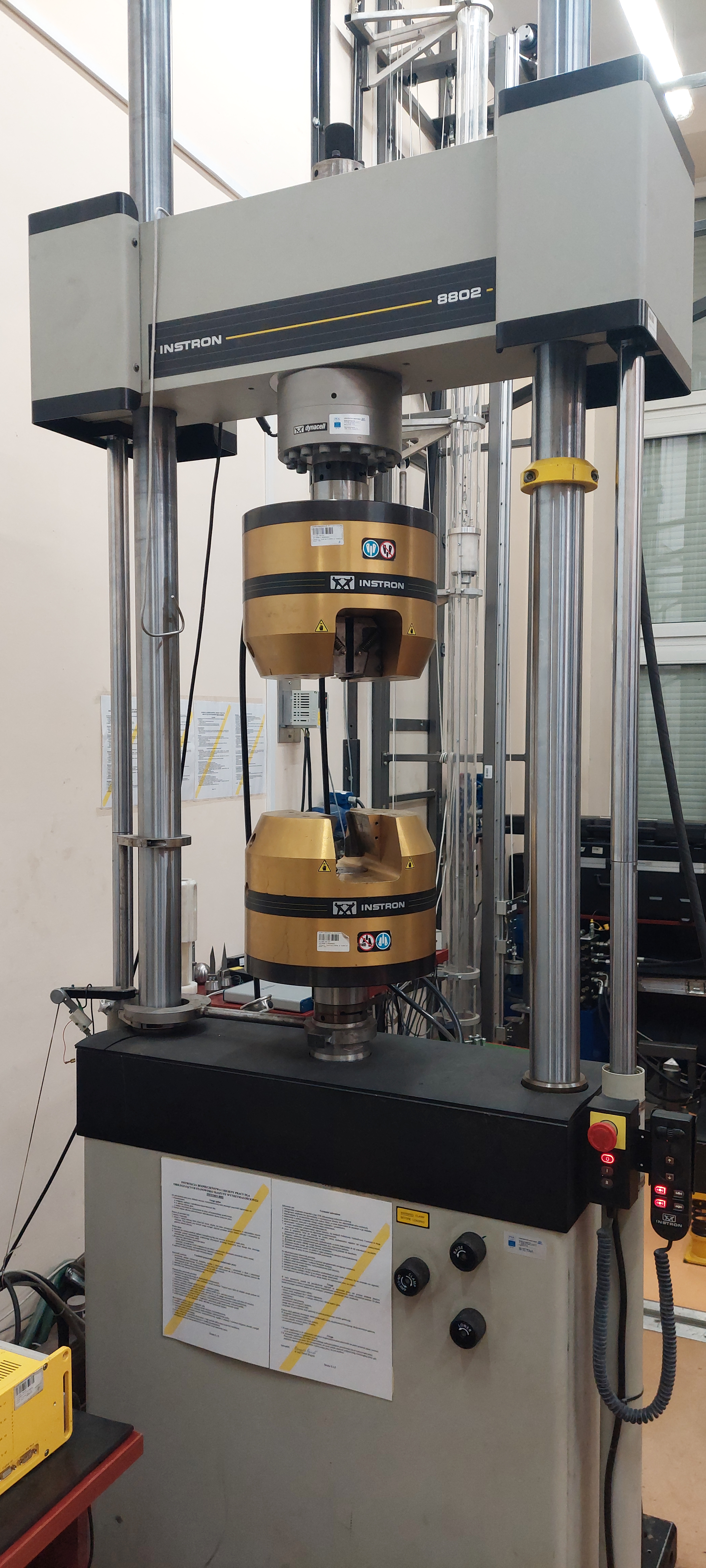

Maszyna wytrzymałościowa do badań statycznych i dynamicznych INSTRON 8802:
- głowica pomiarowa ± 250 kN,
- szczęki hydrauliczne ± 300 kN,
- skok siłownika ± 125 mm,
- maksymalna odległość pomiędzy trawersą górną a siłownikiem – 2 375 mm,
- odległość pomiędzy kolumnami – 664 mm,
- prędkość obciążenia do 60 mm/s,
- uniwersalna maszyna obciążeniowa pozwalająca na przeprowadzanie podstawowych prób wytrzymałościowych takich jak rozciąganie, ściskanie, zginanie, czy próby cyklicznego obciążenia, w zakresie do ± 250 kN.
|
|
 |
Serwoelektryczny układ obciążający do badań statycznych i dynamicznych model INSTRON 8862
- głowica pomiaru sił ± 100 kN,
- dwukolumnowa rama o obciążalności ± 250 kN,
- serwoelektryczny układ obciążający ± 100 kN,
- ruch roboczy siłownika ± 50 mm,
- precyzyjny czujnik przemieszczeń siłownika typu LVDT,
- zakres prędkości obciążenia od 1 μm/h do 350 mm/min (do 6 mm/s),
- maksymalna odległość pomiędzy trawersą górną i dolną 1975 mm,
- odległość pomiędzy kolumnami – 664 mm,
- uniwersalna maszyna obciążeniowa umożliwiająca przeprowadzanie podstawowych prób wytrzymałościowych takich jak rozciąganie, ściskanie, zginanie oraz próby cyklicznego obciążenia, w zakresie do ± 100 kN.
|
|
 |
Elektromechaniczny układ obciążający KAPPA 50 DS
- możliwość realizacji podstawowych prób statycznych rozciągania, ściskania i zginania 3‑punktowego oraz prób reologicznych pełzania i relaksacji,
- pomiar odkształcenia z wykorzystaniem zintegrowanego wideoekstensometru,
- zakres obciążeń +/- 50 kN,
- rama czterokolumnowa o dużej sztywności,
- elektromechaniczny napęd śrubowy z wykorzystaniem śrub trapezowych z kasacją luzu, umożliwiający stabilne zadawanie obciążenia,
- wymiary przestrzeni roboczej: wysokość 1490 mm; szerokość 610 mm,
- bezstopniowa regulacja prędkości w zakresie 0,001 mm/h do 100 mm/min.
|
|
|

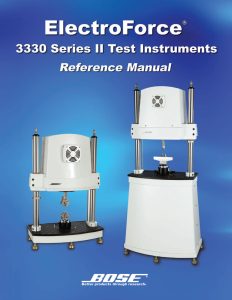

Maszyna wytrzymałościowa ElectroForce 3330 Series II Axial
- możliwość realizacji prób statycznychna rozciąganie, ściskanie oraz zginanie 3- i 4‑punktowe,
- zakres obciążeń na rozciąganie i ściskanie: 3000 N,
- przeprowadzanie badań dynamicznych i cyklicznych w zakresie do ok. 100 Hz,
- wykonywanie testów biomateriałów i polimerów, testów małych próbek i komponentów,
- elektromagnetyczny (elektrodynamiczny) napęd trawersy,
- wymiary przestrzeni roboczej: wysokość: 500 mm; szerokość: 450 mm,
- bezstopniowa regulacja prędkości w zakresie od 0,02 μm/s do 1 m/s,
- zintegrowany z maszyną wytrzymałościową piec Elektroforce umożliwia wykonywanie prób również w obniżonych i podwyższonych temperaturach.
|
|
 |

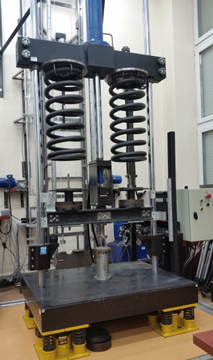

Wielofunkcyjna maszyna wytrzymałościowa do badań udarowych, energochłonnych i statycznych próbek i fragmentów konstrukcjii
- Badania udarowe:
- energia do 7 kJ, regulowana przez ściskanie sprężyn,
- prędkość uderzenia do około 7 m/s,
- pomiar siły za pomocą specjalizowanego siłomierza piezoelektrycznego do obciążeń udarowych o zakresie do +/- 450 kN,
- pomiar przemieszczeń bijaka za pomocą laserowego czujnika przemieszczeń;
- Badania statyczne:
- ruch roboczy siłownika 2000 mm;
- obciążenie nominalne siłownika 100 kN;
- przestrzeń robocza pomiędzy kolumnami – 1000 mm.
|
|
 |

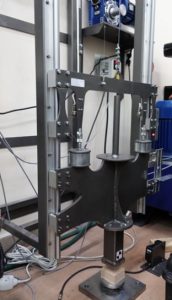

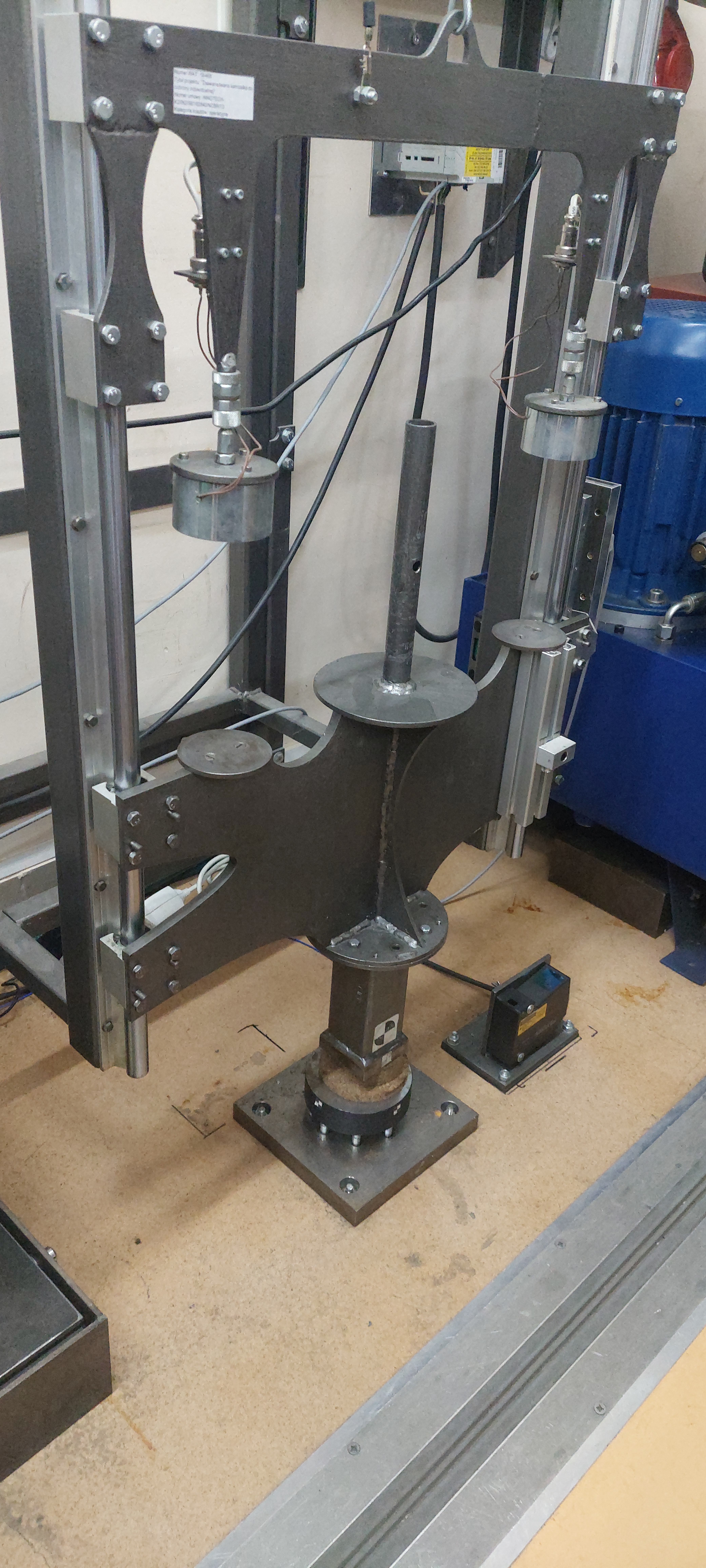

Młot opadowy
- energia do 1 kJ,
- wysokość zrzutu belki bijaka do 3 m,
- prędkość uderzenia do 7,5 m/s,
- pomiar siły za pomocą specjalizowanego siłomierza do obciążeń udarowych,
- pomiar przemieszczeń bijaka za pomocą laserowego czujnika przemieszczeń,
- pomiar prędkości bijaka za pomocą barier laserowych;
- różne rodzaje bijaków,
- komputerowy system sterowania, akwizycji i obróbki danych pomiarowych z kartą pomiarową National Instruments,
- maszyna przeznaczona do przeprowadzania badań udarowych i energochłonnych małych elementów.
|
|
|
|

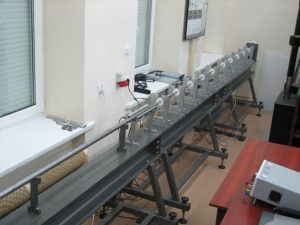

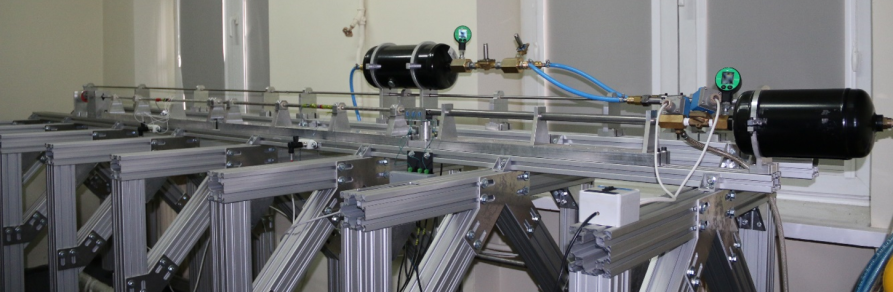

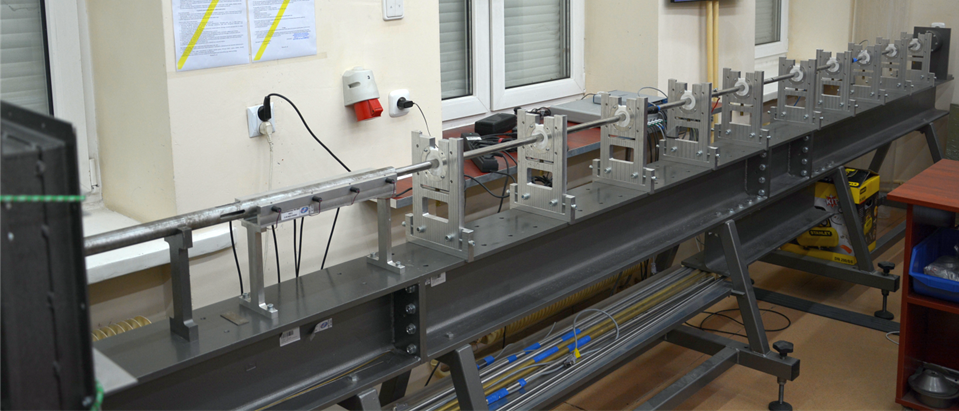

Stanowisko do badań materiałów przy dużych prędkościach odkształcenia (zmodyfikowany pręt Hopkinsona)
- materiał prętów pomiarowych: stal maraging V720, stal Cf53, aluminium, poliwęglan,
- długość prętów pomiarowych 2000 mm,
- średnica prętów pomiarowych od 10 do 60 mm,
- ciśnienie w zbiorniku do 12 bar,
- programowa regulacja ciśnienia w zbiorniku za pomocą zaworu proporcjonalnego,
- pociski o długości 100, 150, 200, 250, 300 oraz 400 mm,
- pomiar prędkości pocisku za pomocą barier laserowych,
- programy do sterowania stanowiskiem oraz akwizycji i obróbki sygnałów pomiarowych,
- stanowisko przeznaczone do badania próbek materiałów konstrukcyjnych w zakresie dużych szybkości odkształcenia, do 103 1/s.
|
|
 |
Stanowisko do badań materiałów z wykorzystaniem metody dzielonego pręta Hopkinsona:
- umożliwia przeprowadzanie dynamicznych próby ściskania i rozciągania.
|
|
 |

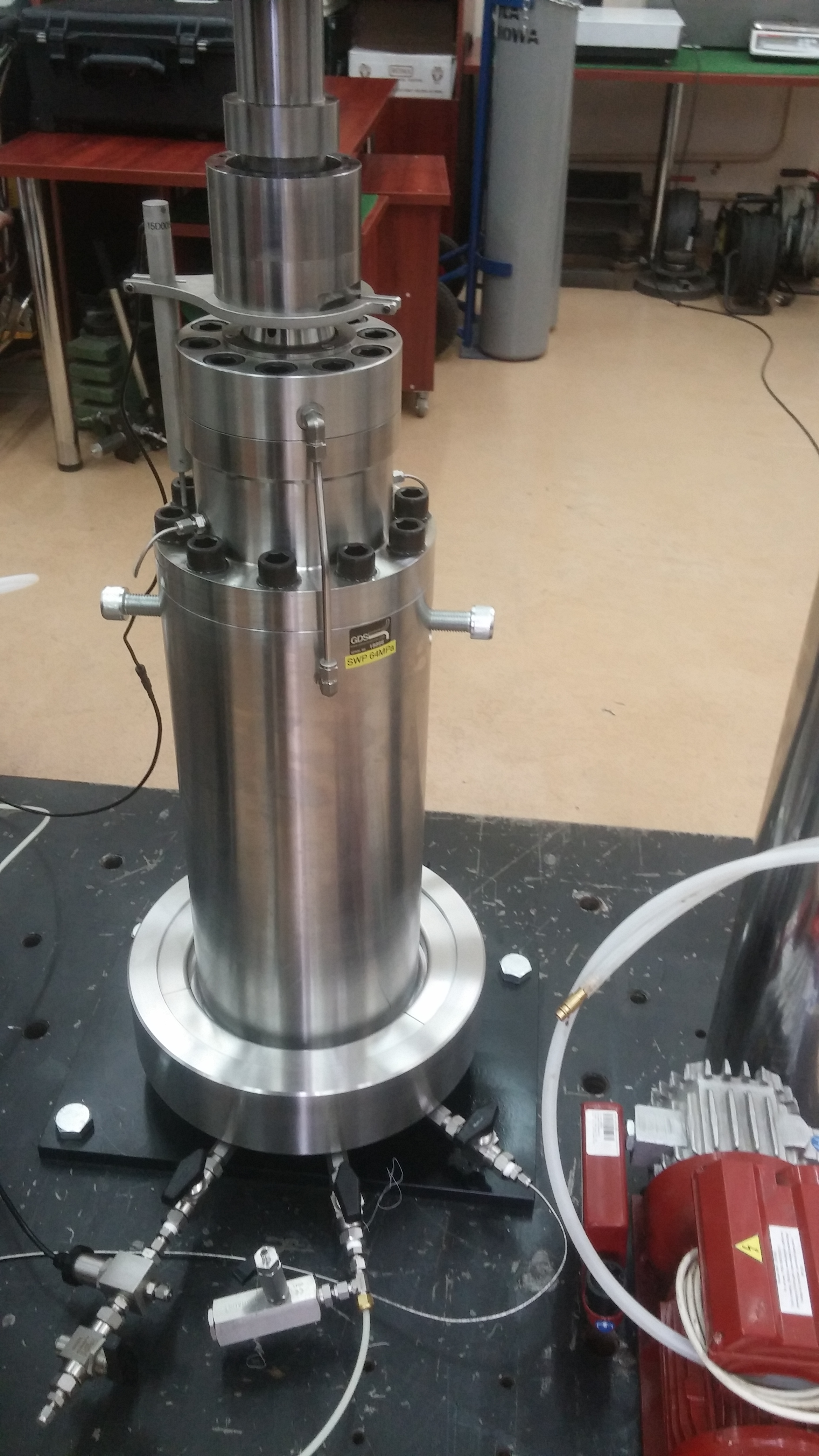

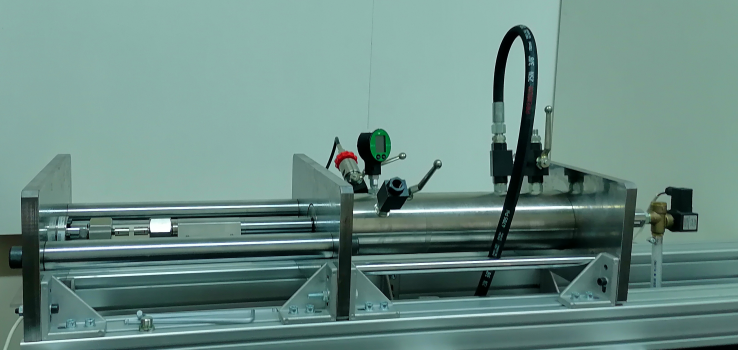

Hydropneumatyczna maszyna do badań materiałów w zakresie średnich szybkości odkształcenia:
- umożliwia badania dynamiczne różnych grup materiałów,
- pozwala na badania w zakresie szybkości odkształceń od kilkudziesięciu do kilkuset [1/s].
|
|
 |
Stanowisko do badania miękkich materiałów balistycznych
na nożo- i szpikulcoodporność
- badania zgodnie z normą NIJ Standard – 0115.00 „Stab Resistance of Personal Body Armor”,
- noże typu PSDB/P1/A, PSDB/S1/G lub szpikulec,
- pomiar prędkości penetratora za pomocą barier laserowych,
- skomputeryzowany układ sterowania stanowiskiem pomiarowym,
- umożliwia badania odporności na przebicie ostrzem (nożem lub szpikulcem) materiałów i osłon balistycznych.
|
|
|
|

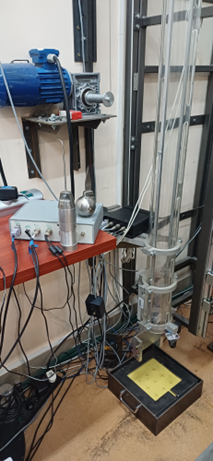

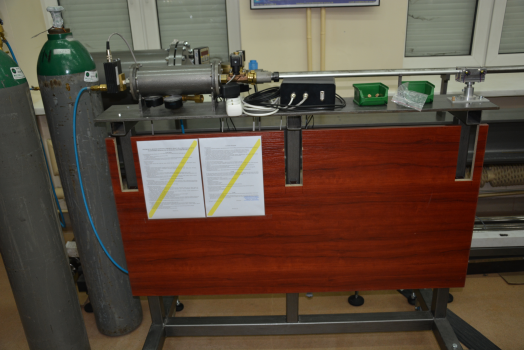

Stanowisko do badania miękkich materiałów balistycznych na igłoodporność
- regulowana prędkość wylotowa strzałek,
- szybki system wymiany luf dopasowanych do strzałek,
- laserowy celownik,
- ciśnienie w zbiorniku do 6 bar,
- programowa regulacja ciśnienia w zbiorniku za pomocą zaworu proporcjonalnego,
- pomiar prędkości strzałki za pomocą barier laserowych,
- tarcza z regulowanym położeniem pionowym i poziomym oraz z normowym podkładem z pianki neoprenowej,
- skomputeryzowany układ sterowania wyrzutnią pneumatyczną,
- umożliwia badania odporności na przebicie igłą materiałów i osłon balistycznych.
|
|
|
|

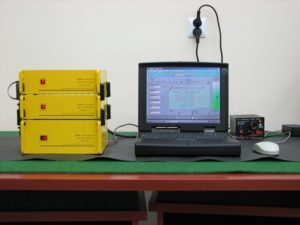

Mostek tensometryczny ESAM Traveller CF – 3 sztuki
- pomiary odkształceń w układzie ćwierć- pół- i pełnego mostka – 32 kanały pomiarowe,
- akwizycja za pomocą 16-bitowych przetworników A/D,
- zintegrowany moduł do telemetrii (PCM),
- komunikacja z komputerem za pomocą portu USB 2.0,
- pamięć flash typu CF o pojemności 1 GB,
- wyświetlacz LCD i klawiatura na panelu frontowym do programowania kanałów i wykonywania pomiarów bez użycia komputera,
- możliwość podłączenie czujników napięciowych, prądowych, potencjometrycznych elektrorezystancyjnych, a także temperatury za pomocą termopar,
- umożliwia pomiar i synchronizację pomiarów z wielu czujników pomiarowych i źródeł sygnału.
|
|
|

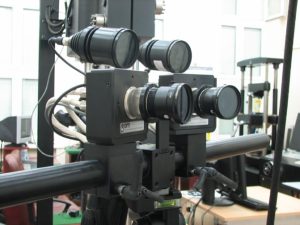

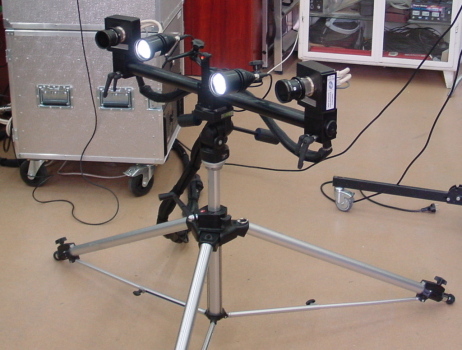

System optycznej dynamicznej analizy deformacji 3D ARAMIS
- dwie kamery CCD o rozdzielczości 2358×1728 pikseli pozwalające na uzyskanie obrazu trójwymiarowego,
- częstotliwość pracy kamer 50 obrazów na sekundę przy pełnej rozdzielczości,
- zakres pomiaru 3D od 50 × 50 mm² do 1000 × 1000 mm²,
- dwie lampy LED do doświetlania pola roboczego,
- wejście analogowe: liczba kanałów: 8, rozdzielczość: 16 bitów, zakres: ‑10 do +10V, częstotliwość próbkowania: do 100 kHz,
- wyjście analogowe: liczba kanałów: 4, rozdzielczość: 12 bitów, zakres: 0 do +10V, częstotliwość: do 500 Hz,
- wyzwalanie: czasowe, analogowe i cyfrowe,
- sterowanie laserem i oświetleniem LED,
- komputer stacjonarny i przenośny do przetwarzania obrazu 3D z oprogramowaniem,
- system umożliwia pomiar i analizę pól odkształceń i deformacji na powierzchni elementu poddanego obciążeniu.
|
|
|
|
Szybka kamera V12 Vision Research – 2 szt.
- ilość pikseli: 1280×800,
- szybkość skanowania przy pełnej rozdzielczości: 6315 obrazów/s,
- głębia przetwornika: 12 bitów,
- maksymalna prędkość migawki: 1 μs,
- pamięć: 8 GB,
- złącze sterowania i przesyłu danych: Gigabit Ethernet,
- wyjście video: PAL, NTSC, Component,
- specjalistyczne oprogramowanie TEMA 3D,
- umożliwia akwizycję video procesów szybkozmiennych oraz śledzenie i analizę ruchu punktów pomiarowych oznaczonych na obiekcie w ruchu, metodą cyfrowej korelacji obrazu.
|
|
 |

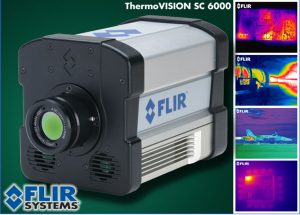

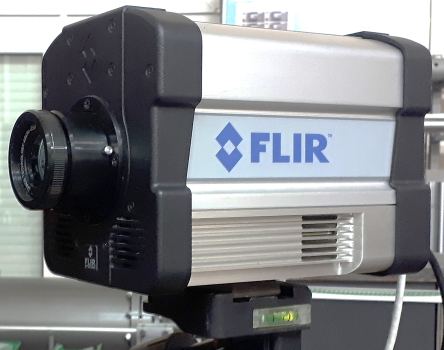

Kamera termowizyjna SC 6000 firmy FLIR
- ilość pikseli: 640×512,
- szybkość skanowania przy pełnej rozdzielczości: 125 obrazów/s;
- głębia przetwornika: 14 bitów,
- złącze sterowania i przesyłu danych: Gigabit Ethernet,
- umożliwia pomiar rozkładu temperatury na powierzchni elementu, w zakresie do kilkuset stopni Celsjusza.
|
|
 |
Wielokanałowy system do pomiarów drgań i analizy modalnej LMS SCADAS
- 16 kanałów wejściowych (źródła prądowe dla czujników drgań ICP),
- zakres częstotliwości: 0 – 25,6 kHz,
- zasilanie: z baterii (5 godzin pracy) lub z zasilacza 10 – 32 VDC,
- wytrzymała obudowa z zabezpieczeniem przed wpływem czynników atmosferycznych,
- oprogramowanie do rejestracji danych i prowadzenia analizy modalnej.
|
|
 |

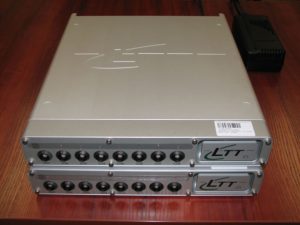

Wzmacniacz przebiegów szybkozmiennych LTT 500 firmy Labortechnik Tasler – 2 szt.
- 8 kanałów pomiarowych,
- galwaniczna izolacja wejść,
- układ wykrywania błędów instalacji,
- wejście dla czujników tensometrycznych, ICP(TEDS), ładunkowych, napięcia, prądu i rezystancji,
- zakres napięć wejściowych: ±10 mV do ±150 V,
- zakres napięcia zasilającego przetworniki: 0 – 20 V,
- umożliwia pomiar procesów szybko zmiennych z częstotliwością nawet do 1MHz.
|
|
 |

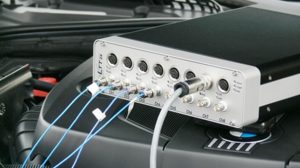

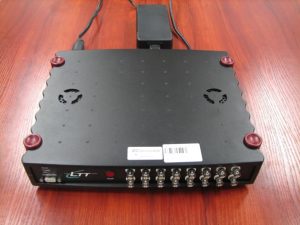

Rejestrator przebiegów szybkozmiennych firmy Tasler
- 16 kanałów analogowych,
- rozdzielczość 16 bitów,
- częstotliwość próbkowania: minimum 2,0 MHz na kanał przy 16 bitowej rozdzielczości,
- interfejs: USB 2.0,
- pamięć RAM: 512 MB,
- umożliwia rejestrację danych z czujników pomiarowych z częstotliwością nawet do 2MHz.
|
|
 |
Rejestrator szybkich przebiegów LTT 24 (Labortechnik Tasler)
- obudowa na osiem kanałów pomiarowych,
- próbkowanie: 2 MHz na kanał,
- rozdzielczość: 16 bitów,
- pasmo przenoszenia: 1,7 MHz,
- moduł wejściowy napięciowy – 4 szt.,
- moduł wejściowy tensometryczny (ćwierć, pół i pełen mostek) – 4 szt.,
- moduł wejściowy (kondycjoner) dla czujników ICP – 4 szt.,
- interfejs przesyłu danych: USB 2.0/USB 3.0.
|
|
 |

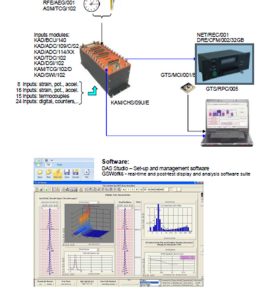

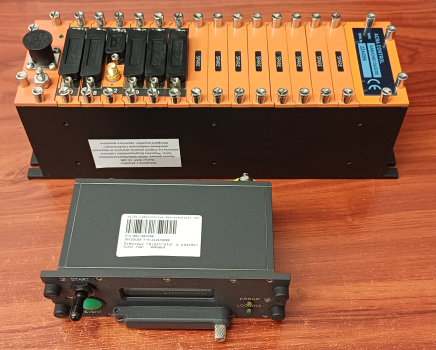

Wielokanałowy system pomiarowy do badań w locie KAM-500 firmy ACRA Control
- ośmiokanałowy moduł ćwierć mostka tensometrycznego 350 Ohm typu KAD/ADC/109/C/QB3 z przetwornikiem A/D, zasilaniem i układem kondycjonowania sygnału,
- ośmiokanałowy moduł pełnego mostka tensometrycznego typu KAD/ADC/109/C/S1 z zasilaniem i programowanym wzmocnieniem,
- dwunastokanałowy moduł dla czujników ICP typu KAD/ADC/116/XXX moduł GPS i IRIG do generowania podstawy czasu rzeczywistego typu KAM/TCG/102/D,
- sieciowy rejestrator z pamięcią CompactFlash typu NET/REC/001,
- karta pamięci CompactFlash 64 GB typu DRE/CFM/007/64GB,
- specjalizowane oprogramowanie GS Works 7 do wizualizacji i analizy danych typu SWP/GSW/007,
- zaawansowany sprzęt do akwizycji danych z wielu czujników, stosowany głównie w testach lotniczych lub na pojazdach.
|
|
|
|

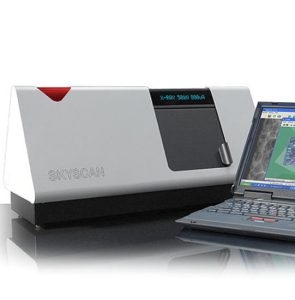

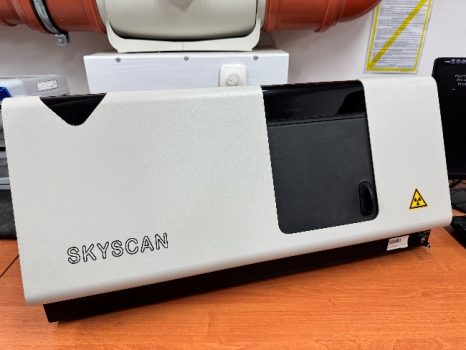

Mikrotomograf SkyScan 1174 firmy SkyScan
- źródło promieniowania X: 20 – 50 kV, 10W,
- detektor: 12 bitowa kamera rentgenowska,
- matryca: 1280×1024,
- rozdzielczość na piksel: 5 μm,
- maksymalna wysokość próbki: 50 mm,
- maksymalna szerokość próbki: 30 mm,
- mocowanie próbki z możliwością obrotu o 360 stopni,
- stolik pozycjonowania XY,
- układ chłodzenia do 40 K poniżej temperatury otoczenia,
- przystawka do badań materiałowych przy rozciąganiu i ściskaniu,
- urządzenie do nieniszczącego obrazowania 3D wewnętrznej struktury próbek z bardzo wysoką rozdzielczością, wykorzystujące promieniowanie rentgenowskie; a dzięki zastosowaniu przystawki możliwe jest prowadzenie skanowania również podczas rozciągania lub ściskania próbki.
|
|
 |

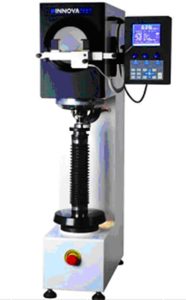

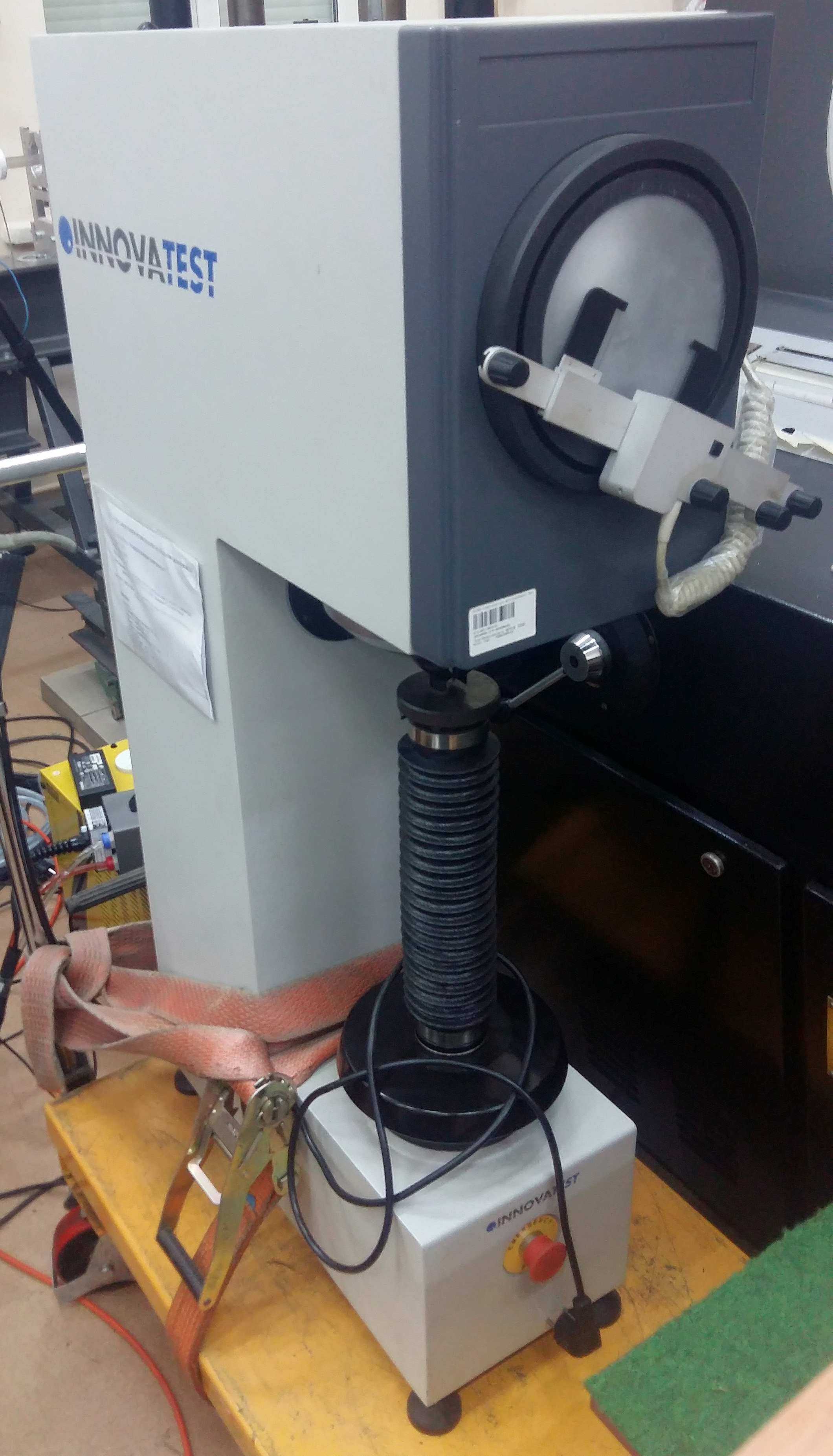

Twardościomierz uniwersalny NEXUS 7000 firmy INNOVATEST EUROPE BV
- pomiar twardości wg następujących metod: Vickers, Brinell, Rockwell,
- zakres obciążenia 1 – 250 kg,
- automatyczna kontrola cyklu testów,
- kalkulator twardości,
- złącze komunikacji z komputerem: USB, RS-232,
- rozdzielczość: minimum 0,001 mm,
- wgłębniki:
- Rockwella, stożek diamentowy 120°,
- Brinella, kulka 2,5 mm,
- Brinella, kulka 5 mm,
- Vickersa, piramida diamentowa 136°;
- umożliwia przeprowadzanie prób twardości metodami Rockwella, Brinella i Vickersa.
|
|
 |

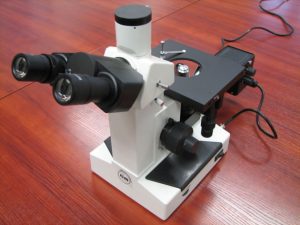

Mikroskop metalograficzny XJL-17 DITTO
- głowica: 3‑okularowa z torem wizyjnym dla aparatu cyfrowego lub kamery,
- okulary szeroko-polowe: 10×, 16× i 20×,
- obiektywy: 10×, 25×, 40×, 100×,
- stolik: mechaniczny o wielkości 150×150 mm z przesuwem 15×15mm,
- system oświetlenia: halogenowe z regulowaną siłą światła.
|
|
 |

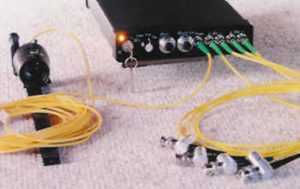

Interferometr VISAR (Velocity Interferometer System for Any Reflector)
- długość ścieżki opóźniającej: 200 mm, 1 m, 10 m,
- rozdzielczość pomiaru czasu: 50 ps,
- długość fali lasera: 1550 nm,
- moc lasera: 15 mW.
|
|
 |

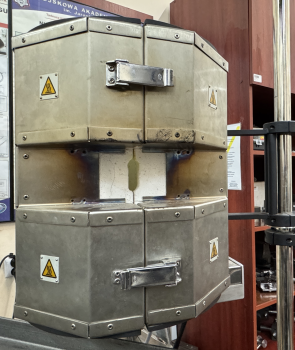

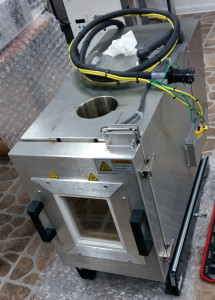

Piec do maszyny wytrzymałościowej INSTRON 8862
- piec rurowy 3‑strefowy, dzielony, 1000°C, z systemem sterującym,
- karta przetwarzania sygnału sterowania termopar do integracji w systemie sterującym serii Instron 8800,
- cięgna wysokotemperaturowe 1000°C do testów rozciągania i ściskania przystosowane do chłodzenia wodnego,
- zestaw uchwytów wysokotemperaturowych 300-1000°C do testów rozciągania i ściskania dla 3 rodzajów próbek o wymiarach mocowań: M8×1,25, M10×1,5 i M12×1,75,
- umożliwia razem z systemem mocowania przeprowadzanie prób rozciągania bądź ściskania na maszynie Instron, w zakresie wysokich temperatur, nawet do 1000°C.
|
|
 |
Komora klimatyczna Instron model 3119-406-222
- zakres temperatur -80–360°C;
- zintegrowany z maszyną wytrzymałościową Instron;
- możliwość podłączania butli z czynnikiem chłodzącym (np. ciekłym CO2),
- umożliwia przeprowadzanie prób rozciągania i ściskania na maszynie wytrzymałościowej w zakresie obniżonych i podwyższonych temperatur.
|
|
 |
Ekstensometr liniowy Instron model 2620-604
- zintegrowany z maszyną wytrzymałościową Instron,
- regulowana baza pomiarowa ekstensometru: 10, 25 i 50mm,
- przesuw maksymalny wynosi – 5/+12,5 mm,
- przystosowany jest do pomiarów odkształcenia liniowego w zakresie temperatur -80–200°C.
|
|
 |

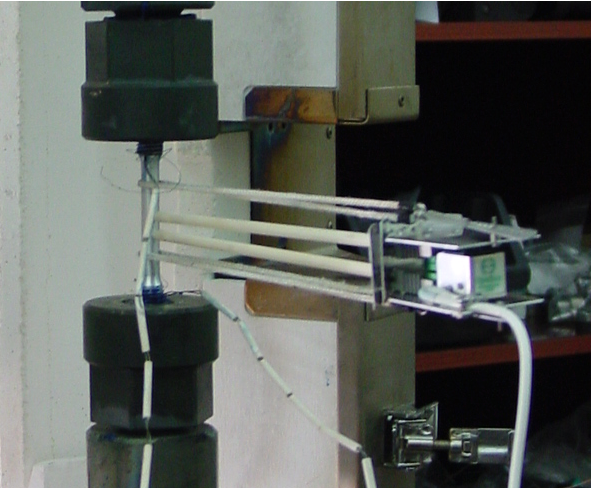

Zestaw ekstensometru wysokotemperaturowego Epsilon model 3448
- zintegrowany z maszyną wytrzymałościową Instron,
- baza pomiarowa ekstensometru wynosi 0,5 cala,
- przesuw ±0,1 cala,
- nóżki wykonane z materiału ceramicznego lub kwarcowego,
- mocowanie za pomocą linek z włókien szklanych,
- pozwala na pomiar odkształcenia liniowego w zakresie do 1000°C.
|
|
 |
Komora do hydrostatycznego ściskania w zakresie ciśnienia do 64 MPa.
- Zintegrowana z maszyną wytrzymałościową Instron 1200kN.
- Tak przystosowaną maszyną można obciążać próbki skalne do zniszczenia przy jednoczesnym symulowaniu warunków panujących pod powierzchnią Ziemi.
|
|
 |
Rewers stanowisko do przeprowadzania prób ściskania z siłą do 250 kN, zintegrowany z maszyną wytrzymałościową Instron. |
|
 |

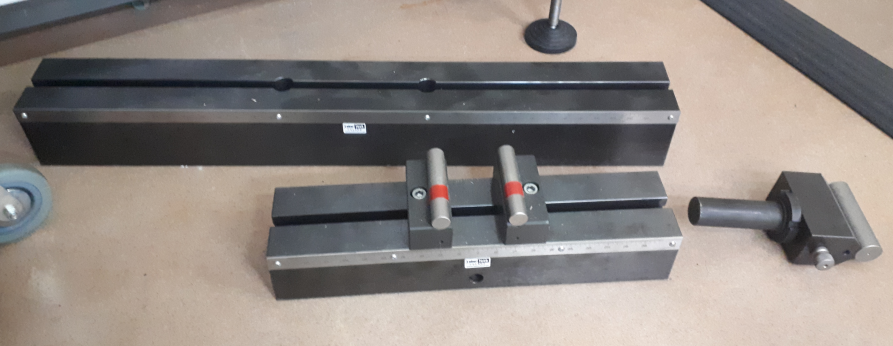

Stanowisko pomiarowe do przeprowadzania prób trójpunktowego i czteropunktowego zginania, zintegrowane z maszyną wytrzymałościową Instron. |
|
 |
Stanowisko pomiarowe do pomiaru siły przy rozciąganiu nici, z precyzyjną głowicą pomiarową o zakresie +/-5k. |
|
 |

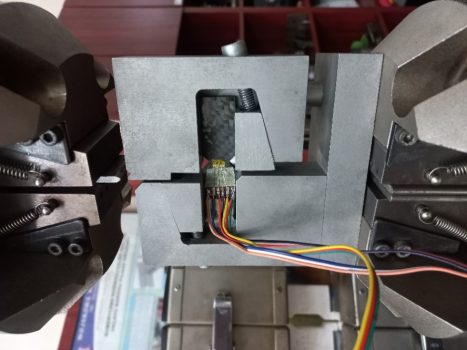

Stanowisko do przeprowadzania prób ścinania tworzyw sztucznych metodą Iosipescu. |
