Stanowisko do realizacji technik spawalniczych

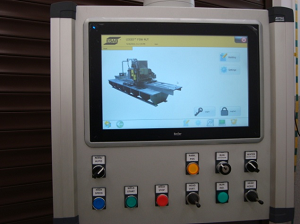

Urządzenie ESAB Legio 4 U

Możliwość realizacji procesów:

łączenia materiałów metodą Friction Stir Welding (FSW);

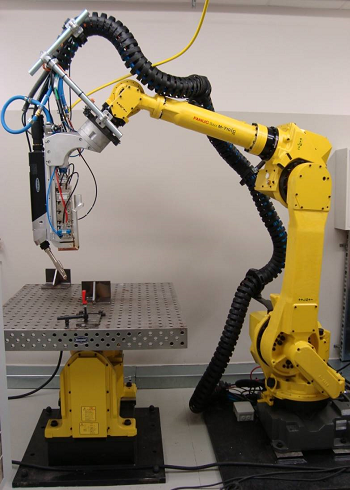

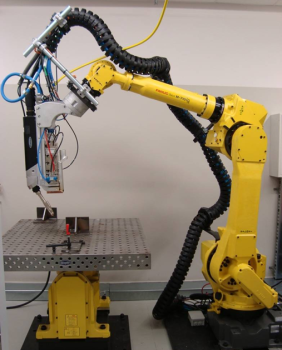

łączenia materiałów technikami spawalniczymi: GMAW, GTAW, LBW, PAW
oraz spawania hybrydowego LBW/GMAW;
modyfikacji warstwy wierzchniej metodą Friction Stir Processing (FSP)

—————————————————————————————————–

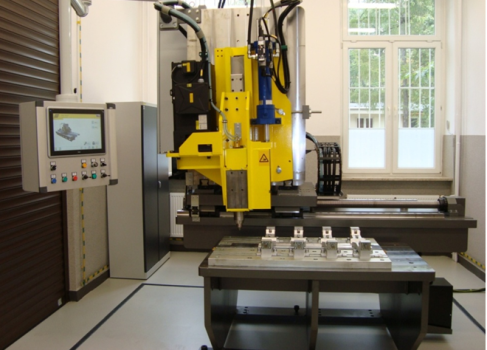

Łączenie materiałów metodą FSW (Friction Stir Welding)

Podstawowe dane techniczne urządzenia
ESAB Legio 4UT:



• moc silnika wrzeciona – 19 kW;
• siła docisku narzędzia – 60 kN;
• stół roboczy 1000 x 400 mm;
• prędkość obrotowa wrzeciona – 100 – 3000 obr/min;
• prędkość zgrzewania – do 2000 mm/min;
• możliwość wykonania złącz czołowych o maksymalnej grubości:
  • 18 mm dla stopów aluminium serii 6xxx,
  • 10 mm dla stopów aluminium serii 5xxx,
  • 9 mm dla stopów aluminium serii 2xxx i 7xxx,
  • 7 mm dla miedzi;
• możliwość wykonania połączeń w liniowych i z interpolacją liniową
  i kołową w płaszczyźnie xy.

—————————————————————————————————–

Wysokoenergetyczne techniki łączenia materiałów konstrukcyjnych

Działalność badawczo-usługowa:

• opracowywanie technologii spajania elementów ze stopu aluminium magnezu, miedzi, stali, tytanu i cyrkonu techniką FSW;
• opracowywanie i ocena przydatności nowych narzędzi do technologii FSW;

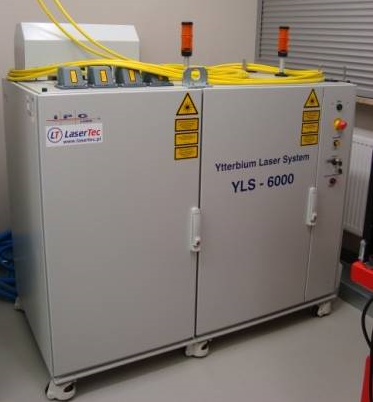

• opracowywanie technologii spawania laserowego, plazmowego oraz hybrydowego materiałów konstrukcyjnych;
• opracowanie technologii modyfikacji właściwości warstwy wierzchniej elementów konstrukcyjnych w procesie FSP (Friction stir processing);
• opracowywanie i wykonywanie prototypowych konstrukcji spawanych z zastosowaniem oferowanych technik spawalniczych;

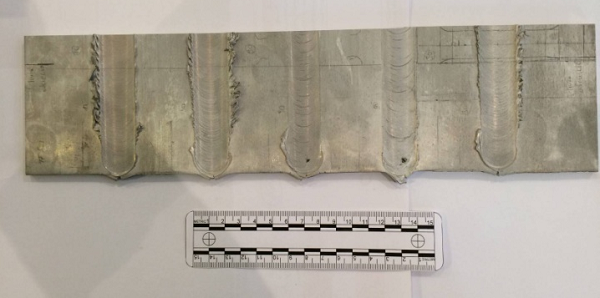

• wykonywanie złącz metodą FSW;
• badania wytrzymałościowe połączeń spajanych z wykorzystaniem pulsatorów hydraulicznych i mikroskopii elektronowej;





Osoba do kontaktu: dr inż. Krzysztof GRZELAK tel. 261 837 899 mail: krzysztof.grzelak@wat.edu.pl

Osoba do kontaktu: dr inż. Janusz MIERZYŃSKI, prof. WAT tel.. 261 837 285 mail: janusz.mierzynski@wat.edu.pl
